1 ) 3納米訂單爆滿！
盡管臺積電對各客戶的具體合作細節嚴格保密，外界目前無從知曉，但臺積電 CEO 魏哲家（CC Wei）在一場投資者會議上，回應了分析師關于智能手機庫存的提問。他表示，當前庫存已回歸季節性正常水平，這也印證了 2026 年消費級應用市場將實現增長的預期。
除了 iPhone 17 出貨量提升帶動 A19、A19 Pro 芯片訂單增加外，臺積電還迎來了高通（Qualcomm）和聯發科（MediaTek）的訂單激增 —— 這兩家企業的驍龍 8 Elite Gen 5（Snapdragon 8 Elite Gen 5）與天璣 9500（Dimensity 9500）芯片，均采用相同光刻工藝制造。
據悉，盡管高通和聯發科需向臺積電支付比以往高出至多 24% 的芯片代工費用，但這一趨勢并未出現逆轉跡象。
不過，高通與聯發科的智能手機合作廠商卻需承擔相應財務壓力。受多種因素影響，驍龍 8 Elite Gen 5 和天璣 9500 芯片的成本預計分別為 280 美元和 200 美元。據《聯合報》（United Daily News）報道，2026 年生產的智能手機芯片組中，有三分之一（即 33%）將采用臺積電的 3 納米或 2 納米工藝。
蘋果計劃于明年推出 A20 和 A20 Pro 芯片，據稱該公司已鎖定了臺積電初期 2 納米產能的一半以上，以壓制競爭對手。隨著臺積電的技術推進，分析師對高端智能手機市場的穩定持樂觀態度；但目前汽車半導體需求仍顯疲軟，該領域需進行調整。
2 ) 索尼推出全球首顆內置SerDes的汽車CIS
2025年10月28日，索尼半導體解決方案公司（以下簡稱“SSS”）發布了一款內置MIPI A-PHY（以下簡稱“A-PHY”）接口的800萬像素CMOS圖像傳感器“IMX828”。索尼聲稱，這是業內首款搭載車載高速傳輸標準的傳感器。此外，該傳感器的最大動態范圍高達150 dB，并配備了獨特的低功耗停車監控功能。索尼表示，該傳感器將“為下一代車載攝像頭所需的技術創新做出貢獻”。
本質上是把“攝像頭”和“數據線”做成了一個更緊湊、更可靠、更便宜的系統級器件。相比傳統“CIS + 外置串行器”方案，帶來的優勢可歸納為6點：
1. 省BOM、省面積
一顆芯片就完成圖像采集+高速串行化，可省掉獨立串行器及周邊阻容、晶振、連接器，整機BOM成本降低“數美元”，攝像頭模組PCB面積縮小約20%。
2. 省線束、省重量
像素數據在片內直接轉成串行信號，只需一對差分線即可傳到ECU，替代原來的8/10/12根并行線，整車線束更少、更輕，EMI也更低。
3. 更長、更穩的鏈路
采用MIPI A-PHY等車載協議，支持15 m同軸線/屏蔽雙絞線，下行8 Gbps、上行100 Mbps，帶重傳糾錯，誤碼率低于傳統分立場串行器。
4. 低功耗停車監控
傳感器在“1–10 fps低分辨率”模式下即可做移動偵測，整顆芯片功耗<100 mW，ECU可完全下電，兼顧全天候泊車安防與電瓶壽命。
5. 更高成像性能
CIS與SerDes同工藝、同封裝，可原生支持150 dB高動態范圍、LED閃爍抑制、40 kcd/m2高亮不飽和，避免交通信號燈“變色”誤判。
6. 供應鏈彈性與成本
國產CIS廠（豪威、索尼SSS等）推出“CIS+SerDes”一站式方案，兼容公有A-PHY/HSMT協議，客戶可混用不同廠商解串器，打破私有協議壟斷，價格較進口分立場方案低30–50%。
一句話總結：把SerDes“塞”進汽車CIS里，既讓攝像頭更輕更小更便宜，又帶來更長鏈路、更低功耗和更高成像可靠性，是800萬像素以上智駕攝像頭最主流的技術路線。
3 ）HBM版NAND終于來了！
SK海力士27日表示，公司于當?shù)貢r間10月13日至16日參加了在美國加利福尼亞州圣何塞舉行的“2025 OCP（開放計算項目）全球峰會”，并在會上發布了最新的NAND存儲產品戰略。
公司表示：“隨著AI推理市場的迅速增長，能夠快速、高效處理海量數據的NAND存儲產品需求正在急劇擴大。對此，我們構建了‘AIN（AI-NAND）Family’產品陣容，旨在以面向AI時代的最優解決方案滿足客戶需求。”
在大會第二天的高管專場中，SK海力士eSSD產品開發負責人金千成（Kim Cheonseong）副社長作為演講嘉賓，介紹了AIN產品系列。
AIN系列從性能（Performance）、帶寬（Bandwidth）、容量（Density）三個維度進行優化，旨在同時提升數據處理速度和存儲容量。
AIN P（Performance） 是一款可在大規模AI推理環境中高效處理海量數據讀寫的解決方案。通過最小化AI計算與存儲之間的瓶頸，大幅提升處理速度和能效。公司目前正在以全新架構設計NAND與控制器，計劃于2026年底推出樣品。
AIN D（Density） 是一款以低功耗、低成本存儲大容量數據為目標的高密度解決方案，適用于AI數據存儲。該產品旨在將基于QLC的TB級SSD容量提升至PB級，同時兼具SSD的速度與HDD的經濟性，定位為中間層級存儲。
NAND閃存根據單個存儲單元（Cell）可存儲的比特數量不同，分為SLC（1bit）、MLC（2bit）、TLC（3bit）、QLC（4bit）、PLC（5bit）等多種規格。
AIN B（Bandwidth） 是通過垂直堆疊NAND來擴大帶寬的解決方案，這正是公司采用“HBF”技術的產品名稱。
SK海力士啟動AIN B研究的初衷是為了解決內存容量不足問題，其核心在于將高容量、低成本的NAND與HBM堆疊結構相結合。公司正在研究將AIN B與HBM協同部署，以補充容量不足等多種應用場景。
為推動AIN B生態系統發展，SK海力士與美國SanDisk于8月簽署了HBF標準化諒解備忘錄（MOU），并于14日晚在OCP峰會會場附近的科技互動中心（The Tech Interactive）舉辦了“HBF之夜”活動，邀請了多家全球大型科技公司的代表出席。
4 ) 先進封裝最新路線圖
1. 異構集成（HI）正式接棒摩爾定律
尺寸微縮已走到 3 nm 以下物理墻，PPA 再進化只能靠封裝級整合；2026 年起≥50% 的高性能芯片把性能提升押注在“封裝創新”而非“制程節點”。
2. Chiplet + UCIe 生態進入“拼樂高”時代
2025 年主流 I/O 間距 25 μm，2027 年縮到 10 μm；混合鍵合（Hybrid Bonding）把互連密度再提 300×，使不同廠、不同工藝芯?？上?IP 一樣自由組合，預計 2030 年 ≥30% 的處理器采用 Chiplet 架構。
3. 3D 堆疊縱深演進：帶寬先沖 10 TB/s，再沖 1 KB/μm2
HBM 4/5 將核心+存儲整體 3D 封裝，TSV 節距從 40 μm 縮至 4 μm，堆疊層數 16→24→32 層；AMD、英偉達 2026 平臺演示 10 TB/s 級內存帶寬，比 2024 水平再翻 3 倍。
4. 基板“玻璃化”+ 超大封裝，把單包晶體管推向 1 萬億
英特爾 2026 年量產 120 mm × 120 mm 玻璃基板，熱變形 ↓50%，互連密度 ↑10×，為 2030 年“單封裝 1 T 晶體管”鋪路；同時支持把光互連、嵌入式電容/電感一起整進基板。
5. 面板級封裝（PLP）降本 20 %，先進封裝“下沉”中端市場
2027 年后 600 mm×600 mm 面板量產，配合干膜光刻膠與高速貼片，把 2.5D/FO 成本拉到傳統 QFN 區間，使車載 MCU、邊緣 AI SoC 也能用高密度互連。
6. 熱-電-機械協同設計工具鏈必須先行
3D 功耗密度 > 3 W/mm2 后，熱點溫差可達 60 ℃；路線圖把“熱機械仿真+機器學習輔助設計”列為 2025-2028 三大瓶頸之首，要求 EDA、OSAT 與材料廠聯合交付高保真模型，否則上述硬件創新無法量產。
一句話總結：
“拼芯粒、深堆疊、換玻璃、做面板”，再加上 AI 輔助的熱-電協同設計——這就是未來五年先進封裝路線圖的核心主線依賴于特征尺寸縮減（尺寸縮放）的傳統半導體技術已達到其物理極限。
5 ）長鑫存儲LPDDR5X量產填補高端手機芯片空白
近日，長鑫存儲（CXMT）正式宣布，已成功研發并量產LPDDR5X系列內存芯片，標志著我國在高端移動存儲技術領域取得重大突破。這一里程碑式進展，不僅填補了國產DRAM在旗艦手機應用中的空白，更意味著國產高端智能手機正加速擺脫對美韓存儲芯片的依賴。
LPDDR5X是當前智能手機中最高端的動態隨機存取存儲器（DRAM）標準之一，廣泛應用于旗艦級手機，支持高分辨率視頻處理、AI大模型本地運行、多任務并行等高性能需求場景。其核心優勢在于高帶寬、低功耗、高能效比，可顯著提升手機的運行流暢度與續航能力。
長期以來，全球LPDDR市場被韓國三星、SK海力士和美國美光三大巨頭壟斷，三者合計占據超過90%的市場份額。中國手機品牌雖在全球銷量領先，但核心元器件如處理器、存儲芯片等仍嚴重依賴進口，尤其是在高端DRAM領域，國產化率幾乎為零。
長鑫存儲此次推出的LPDDR5X產品系列涵蓋多種封裝解決方案，提供12GB、16GB、24GB及32GB等不同容量選擇，速率范圍從8533Mbps至10677Mbps，包括9600Mbps在內的多個速率檔位均有覆蓋。
自長鑫存儲成立以來，已相繼推出DDR4、LPDDR4X、LPDDR5以及DDR5等一系列內存產品。此次LPDDR5X的推出，不僅標志著公司在技術創新方面邁出了重要一步，更進一步完善了產品矩陣，為下游客戶提供了更為豐富的選擇，其市場前景廣闊。
此外，長鑫存儲方面還透露，公司正在研發一款厚度僅為0.58mm的LPDDR5X，如果這款產品成功量產，將會是業內最薄的LPDDR5X產品。
6 ) 長江存儲第三工廠全線國產設備
已從2025年下半年的首條試產線進入正式建廠階段，但能否真正做到100%國產、且長期穩定量產，仍面臨三大關鍵瓶頸

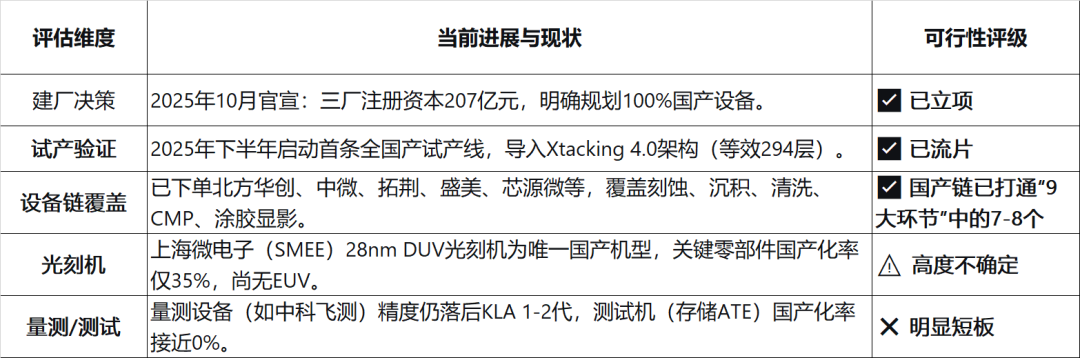

可行性評估：2025年啟動“全國產線”是“政治可行+技術極限”并行
結論：2025年“全國產線”可以“建起來”，但距離“跑起來、跑得好”還有3-5年磨合期。
關鍵困難：不是“有沒有”，而是“好不好用”
1. 光刻機：唯一“卡死”環節
- 無EUV：300層以上3D NAND需用EUV做極窄溝道，但國產EUV尚未立項，ASML被禁運。
- DUV勉強可用：SMEE 28nm DUV僅35%零部件國產，套刻精度、 uptime 與ASML 1980Di 仍有20-30%性能差距。
- workaround：長存采用“雙層堆疊”+串堆技術繞過EUV，把294層拆成兩次147層曝光，犧牲 throughput 換層數。

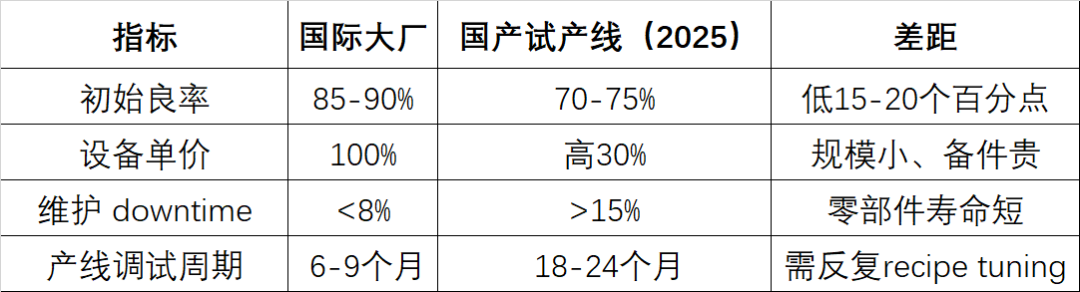

2. 良率與成本：國產設備“能用”但“不經濟”
結果：同樣10萬片/月產能，全國產線初期成本比混線高20-25%，需3-5年連續爬坡才能持平。
3. 生態協同：設備-材料-EDA-封測“全鏈短板”同步暴露
- 材料：ArF光刻膠（南大光電）年產能<5000噸，僅能滿足1/3需求。
- EDA：芯華章7nm驗證工具剛發布，尚未經過大規模量產考驗。
- 封測：高端存儲ATE（Teradyne/愛德萬壟斷）國產化率≈0，長存三廠后段仍必須進口。

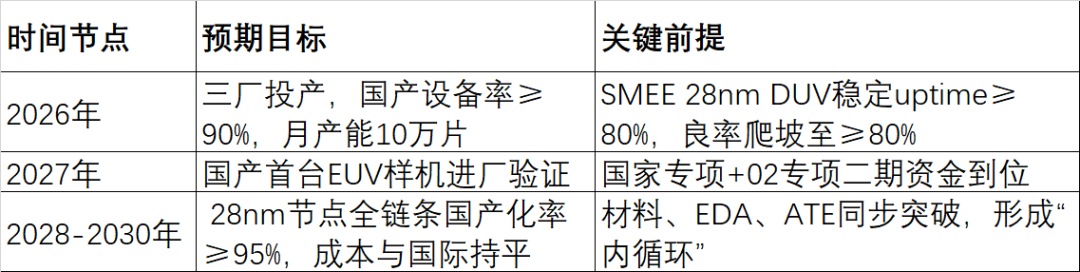

中長期展望：2028-2030年或達“基本可控”
最終結論
- 政治決心+資金+市場三要素已齊備，2025年“全國產線”可以建起來；
- 光刻機、量測、ATE三大硬件短板短期無法徹底國產，需用系統級創新（串堆、兩次曝光、AI良率調優）彌補；
- 未來3-5年是“極限壓力測試期”，只要良率-成本曲線在2027年前 crossed over，中國存儲產業將真正獲得全球定價權。
> 簡言之：“全線國產”不是能不能建，而是能不能“活下去且活得更好”——答案取決于2026-2027年的良率-成本拐點是否如期到來。
7 ) 傳臺積電前資深副總羅唯仁赴英特爾掌研發
臺積電企業策略發展資深副總經理羅唯仁于今年7月底退休后，近期業界傳出其可能重返老東家英特爾，并負責研發計劃，引發業內對兩大半導體巨頭技術競爭與人才流動的高度關注。
羅唯仁在臺積電任職長達21年，是公司技術發展的重要推手。他于2004年加入臺積電，先后擔任營運組織副總經理、研發副總經理等職務，最終升任先進技術事業及制造技術副總經理。在其領導下，臺積電技術團隊取得超過1500項專利，其中約1000項為美國專利，為臺積電在先進制程領域的領先地位奠定堅實基礎。
值得注意的是，羅唯仁在加入臺積電前，曾于1997年至2000年間在英特爾任職，擔任先進技術發展協理及CTM廠廠長，對半導體先進制程具備深厚經驗。這一背景也被視為其可能重返英特爾的關鍵因素之一。
8 ）存儲芯片新敘事，新一輪成長周期國產長鑫何以成為少數玩家？
根據全球性技術市場研究咨詢機構Omdia 數據，全球DRAM 市場規模有望從2024年的976億美元增長至2029年的2,045億美元，年均復合增長率為15.93%。
近年來，隨著AI技術發展以及AI數據中心等基建需求的增長，存儲芯片需求大幅提升。國際知名高科技產業研究機構集邦咨詢（TrendForce）預測2025年存儲芯片市場規模有望突破2300億美元；中研普華數據顯示，2024年中國存儲芯片市場規模達4600億元人民幣，2025年預計將突破5500億元人民幣。
HBM的本質是DRAM的高階進化。HBM是DRAM為適應AI等高性能計算需求，在形態與架構上的高階進化，HBM采用近存計算架構，通過立體3D堆疊多個DRAM芯片，利用TSV（硅通孔）技術實現芯片間的高速互連，提高數據傳輸速度、降低延遲、減少能耗。這種物理上的極致接近，創造了“存算一體”的理想形態——讓數據在存儲的過程中就能進行計算，或者在計算的過程中就能直接訪問存儲，既提高整體計算效率又可以降低功耗，極大地緩解“存儲墻”對算力的制約。 如果說AI運算是一座繁忙的智能工廠，那么HBM就是流水線旁觸手可及的“智能工作臺”，而DRAM正是構成這張工作臺的核心材料。與主要用于數據存儲的NAND Flash（閃存）不同，DRAM作為系統內存是為高速、頻繁的數據讀寫而生，這一特質使其與HBM產生深度鏈接與技術綁定。
反觀NAND更像是一個遠離車間的“中央倉庫”，負責海量數據的存儲。雖然其容量巨大且斷電后數據不丟失，但其讀寫速度（尤其是寫入速度）和壽命（擦寫次數限制）與DRAM不在一個量級，無法勝任訓練和推理過程中實時、高頻的數據交換任務。
DRAM為何是“芯片皇冠上的明珠”
在存儲芯片領域，DRAM與NAND雖同為核心品類，但兩者的技術復雜度與制造難度卻存在顯著差異。DRAM作為系統內存，需實現高速讀寫與數據保持功能，其工藝對精度要求極高。而NAND主要用于數據存儲，斷電后數據仍可保留，技術難度明顯低于DRAM。
原子核心原理的“精密極限”。DRAM的制造難度，從根本上源于其核心存儲單元的結構復雜性，DRAM每個存儲單元都由一個晶體管和一個電容構成，對電荷控制和工藝精度要求達到極致，需要解決漏電、刷新、高速互聯等復雜問題。而NAND的存儲單元是單一的浮柵晶體管，通過改變閾值電壓存儲數據，無需刷新，通過3D堆疊提升容量，封裝復雜度遠低于DRAM?？偠灾?，制造DRAM像是在指甲蓋上建造無數個帶獨立供電的精密“單間”，是極致微縮的精度體現，而NAND結構相對簡單，更像搭建存儲數據的“積木”。
正因核心原理和結構的差異，使得從NAND領域向DRAM進行技術遷移的難度巨大，經驗難以復用，且面臨極高的專利壁壘，絕非簡單的技術延伸。NAND工程師聚焦大容量存儲、3D堆疊技術與DRAM所需的高速數據處理、電容制造、電荷刷新等技術關聯度極低。這好比一位優秀的土木工程師，很難直接轉型去設計精密的機械手表，二者基礎原理和知識體系不同。
9 ) 李開復：中國AI算力將是美國十倍！
在舊金山TED AI大會上，創新工場董事長、AI科學家李開復通過視頻連線發表演講，罕見地直言：“在AI硬件和機器人制造方面，美國正在被中國超越。”
李表示，這一點也不夸張。在AI硬件與機器人賽道，中國的領先正在成為事實。美國在科研與企業AI仍占優勢；中國則在機器人、消費級AI、開源模型與能源布局上全面反超。
有硅谷投資人聽完演講后感嘆：
“我們不是在和中國競爭，而是在平行的世界里奔跑。”這意味著AI競爭不再僅僅是技術之爭，而是國家級能源與基礎設施的比拼。
從AI芯片到算力中心，李開復指出，真正決定未來AI格局的，是能源基礎設施：“中國的新能源項目建設速度是美國的十倍。如果這種趨勢持續，中國的AI算力將在幾年后達到美國的十倍?！拔也粨腁I變成人類敵人，我擔心人類因為競爭太快，造出漏洞百出的系統，被惡意濫用。”
DeepSeek、阿里等團隊推出的開源模型，性能已超越Meta的Llama系列。
在他看來，開源路線是AI生態的長期力量：“開源模型就像AI界的Linux，你可以修改、微調、自由構建，這是國家級AI主權模型的關鍵?！?/span>
真正的風險：不是AGI覺醒，而是“速度失控”。
李開復坦言，最讓他擔憂的不是AI覺醒，而是產業節奏的失控：
TikTok的全球爆紅，就是這一優勢的最好證明——AI算法的推薦與用戶體驗打磨，讓美國公司仍在追趕。
“美國會繼續主導企業AI，中國則將在機器人和消費AI領域領跑?！?/span>
他還特別強調，中國科技巨頭在消費AI落地速度上遠超硅谷：“字節跳動、阿里巴巴、騰訊的反應速度，比Meta和YouTube快得多。他們早已把AI深度融入社交、電商和內容生態?！?/span>
中國制造業基礎雄厚、硬件迭代快、落地更容易。
投資邏輯的分歧：軟件美國，硬件中國
李開復指出，中美資本正押注兩條完全不同的AI增長曲線：
“美國VC把錢砸進大模型和企業AI軟件；中國VC押注機器人與AI硬件。”
原因很現實：
美國勞動力貴、SaaS訂閱成熟，企業AI變現快；
“像優必選、宇樹這樣的公司，已經能把AI整合進極具成本優勢的機器人體系里，造價低、產能快、供應鏈穩，全球幾乎無人能敵。美國依舊主導企業級AI和科研創新；
中國則憑借制造業與供應鏈優勢，迅速掌控消費級AI與智能機器人市場。
10 ）AI巨投資的邏輯
上一次冷戰的成功經驗并不一定適用于新的戰場，但以 AI 技術改變競爭格局的共識已經達成。誰也不敢不投入。就這樣 AI 投入的催化劑從消費衍生到了國家競爭，投資敘事也從一個虛擬技術擴展為重建先進制造。
用 Meta 創始人馬克·扎克伯格的話說：如果投資 AI 最終白花了數千億美元顯然很不幸，但不投入的風險更大——如果 AI 實現大跨越，自己會錯失先機，被對手甩開。商業巨頭不會接受這樣的可能，國家也一樣。
莫大康：浙江大學校友，求是緣半導體聯盟顧問。親歷50年中國半導體產業發展歷程的著名學者、行業評論家。
